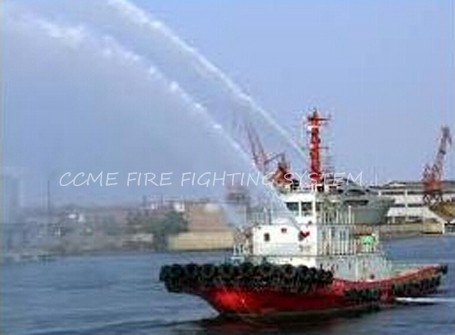

Sistema automático de extinción de incendios con monitor de espuma+agua
Proyecto: FIFI I
Artículo 1: Monitor de incendios
Monitor de incendios :SS200EL
Cantidad 2juegos
Tubería: tubería de agua y boquilla de chorro
Medio: agua o AFFF
Capacidad: Agua: 1200m3/h
Tipo de operación: Accionamiento eléctrico,ruedas manuales para operación manual de emergencia
control con motores trifásicos 440V 60Hz IP56
Longitud de alcance: Agua:120m aprox.(a 11bar)
Agua:45m aprox.
Rangos de giro
Rotación: 340°
Elevación: -40°a +75°
(otros rangos de giro bajo pedido)
Brida de entrada: DN200 PN16
Materiales:
Cuerpo: acero inoxidable 304
Tubería: acero inoxidable 304
Sellado: NBR
Pintura: rojo (RAL3000)
Artículo 2: Bomba externa contra incendios
2-1. Bomba contra incendios
Tipo: bomba centrífuga horizontal de una etapa,entrada lateral salida superior
Cantidad 2juegos
Modelo: SSCXB300-250
Medio: agua de mar
Capacidad: 1200 m3/h
Altura manométrica de la bomba: 140m
Velocidad de la bomba: 1800 r/min
Potencia absorbida: 660kw
Eficiencia de la bomba: 72%
Dimensión de la entrada de la bomba: DN300
Dimensión de la salida de la bomba: DN250
Material:
Carcasa de la bomba: Hierro fundido nodular
Impulsor: Bronce de níquel-aluminio
Eje: acero inoxidable
Sellado del eje: sellado blando
2-2 Motor diésel
T1+CCS
Tipo: KTA38-M1
Potencia: 746kw@1800r/min
Incluye:
Acoplamiento
Base común
Artículo 3: Sistema de control 1juego para el buque
3-1 Gabinete de control del monitor
3-2 Gabinete de control de reserva de la bomba
3-3 Gabinete de control del puente de mando
3-4 Caja de control portátil(con cable de 15m)
Artículo 4: Válvula
4-1 Válvula de mariposa accionada eléctricamente
Cantidad 2juegos
Brida: DN300 PN10
Tipo: Tipo de doble brida
Instalación: en la tubería de succión de la bomba
Grado de fugas: cero
Material:
Cuerpo: hierro fundido nodular grafito
Disco: Bronce de aluminio
1juegos
Eje: acero inoxidable
Sello: NBR (reemplazable)
Fuente de alimentación: 440V,3fases 60Hz
4-2 Válvula de mariposa accionada eléctricamente
Cantidad 2juegos
Brida: DN250 PN16
Tipo: Tipo lug
Instalación: en la tubería de descarga de la bomba
Grado de fugas: cero
Material:
Cuerpo: hierro fundido nodular grafito
Disco: Bronce de aluminio
Eje: acero inoxidable
Sello: NBR (reemplazable)
Fuente de alimentación: 440V,3fases,60Hz
4-3 Válvula de mariposa accionada eléctricamente
Cantidad 2juegos
Brida: DN100 PN16
Tipo: Tipo wafer
Instalación: en la tubería de desvío
Grado de fugas: cero
Material:
Cuerpo: hierro fundido nodular grafito
Disco: Bronce de aluminio
Eje: acero inoxidable
Sello: NBR (reemplazable)
Fuente de alimentación: 440V,3fases,60Hz
4-4 Válvula de mariposa accionada eléctricamente
Cantidad 2juegos
Brida: DN100 PN16
Tipo: Tipo wafer
Instalación: en la tubería de descarga exterior
Grado de fugas: cero
Material:
Cuerpo: hierro fundido nodular grafito
Disco: Bronce de aluminio
Eje: acero inoxidable
Sello: NBR (reemplazable)
Fuente de alimentación: 440V,3fases,60Hz
4-5 Válvula antirretorno
Cantidad 2juegos
Brida: DN200 PN16
Tipo: Tipo wafer
Grado de fugas: cero
Material:
Cuerpo: hierro fundido nodular grafito
Disco: acero inoxidable 304
Eje: acero inoxidable
Sello: NBR (reemplazable)
